Полуприцеп самосвал Тонар 95234 0000022 10 0000025

Полуприцеп-самосвал с облегченным кузовом
Разгрузка назад
Высота ССУ (седельно-сцепного устройства), мм. 1200
Масса перевозимого груза, кг. 27 870
Масса снаряженного полуприцепа (не более), кг. 6 130
Полная масса полуприцепа (не более), кг. 34 000

Распределение полной массы, кг. 10 000 (на ССУ), 24 000 (на строенную ось)
Объём кузова, куб. м. 24
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмная передняя ось входит в базовую комплектацию
Колеса дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Используемые комплектующие:
Ступичный узел Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
Кран растормаживания С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.

Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Опорные устройства в исполнении, не требующем значительного техобслуживания:

- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси

Объем - 20-24 м³ c тентом и запасным колесом
Оси - SERTEL/KOC/BPW
1. Основание/Борта 5/6 мм 400-450 твердость по Бринеллю, импортная износостойкая сталь St 52, 4/5 мм. RAEХ,HARDEX (Швеция).

-Передняя панель - задняя крышка 400-450 твердость по Бринеллю, импортная износостойкая сталь.

-Тройники и проч. Вся сталь производства миним. качество ST52 A 1.

-Задний борт Новый дизайн для перевозчиков асфальта (Finischer) 400-450 HB износостойкая сталь.

2. Масляной бак. Специально спроектированный герметичный масляной бак с фильтром.

3.Аксесуары

-Шкворень 2 дюйма по стандартам ЕС.

-Механические стойки Телескопические стойки с коробкой передач, подвижные с грузоподъемностью 24 тонны, 2 скорости.

Боковая защита ЕС. В нормах с сертификатом ЕСЕ

Брызговые крылья на каждое колесо.

ГИДРАВЛИЧЕСКИЕ ДЕТАЛИ. HIDROSIR.

5.Шланги. Стальные шланги R2, пригодны для работы при давлении 280 бар

6. Тормозная система

- двухпроводная производства «WABCO» (Германия), привод стояночного

тормоза от энергоаккумуляторов на две оси,

- двухканальная антиблокировочная система тормозов ABS «WABCO»

(Германия),

7. Подвеска

- трехосная пневматическая система «BPW » (Германия)/SERTEL (Турция),

- тормозные механизмы дисковые, барабанные по желанию

- первая ось -подъемная,

- межосевое расстояние 1310 мм.

8. Электрооборудование

Электрооборудование 24V включает в себя следующие элементы:

- две семиклеммовые и одна 15-ти-клеммовая розетки;

- розетку ABS

9. Колеса

- шины размерности 385/65 R22,5 –6+1шт.,

- стальные колесные диски 11,75х22,5 –6+1шт.,

-Запасное колесо расположено в технологическом шкафу с левой стороны по ходу движения.

10. Гарантия

-Гарантия на полуприцеп 12 мес.

-Гарантия на осевые агрегаты 1-3 года. Гарантию несет производитель осей!

11. Окраска

-Перед покраской самосвал проходит обработку специальным раствором,

-затем наносится слой грунтовки

-Финишная окраска производится специальной эмалью с последующей

-термической сушкой

-Надпись «ЛОГОТИП» с трех сторон самосвала.

-Цвет самосвала по выбору заказчика.

Самая популярная модель из самосвалов небольшого объема - 3-осный самосвальный полуприцеп с традиционной разгрузкой “назад”.
Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350

Масса перевозимого груза, кг. 28 200
Масса снаряженного полуприцепа (не более), кг. 9 300
Полная масса полуприцепа (не более), кг. 37 500
Распределение полной массы, кг. 10 500 (на ССУ), 27 000 (на заднюю колесную тележку)

Объём кузова, куб. м. 32,3
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмная передняя ось входит в базовую комплектацию
Колеса дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурнаяпо запросу
Используемые комплектующие:
Ступичный узел Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
Кран растормаживания С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.

Ремень крепления тента с храповым механизмом натяжения и фиксации.

Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа

Опорные устройства в исполнении, не требующем значительного техобслуживания:

- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.

Металлический инструментальный ящик

Рукомойник


Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.

Новая конструкция крыльев. Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Полуприцеп разрабатывался для перевозки металлолома.
Одним из необходимых условий при разработке было наличие распашных ворот вместо откидывающегося борта.
Разгрузка назад.

Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350
Масса перевозимого груза, кг. 38 040

Масса снаряженного полуприцепа (не более), кг. 13 460
Полная масса полуприцепа (не более), кг. 51 500
Распределение полной массы, кг. 15 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 60,83
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

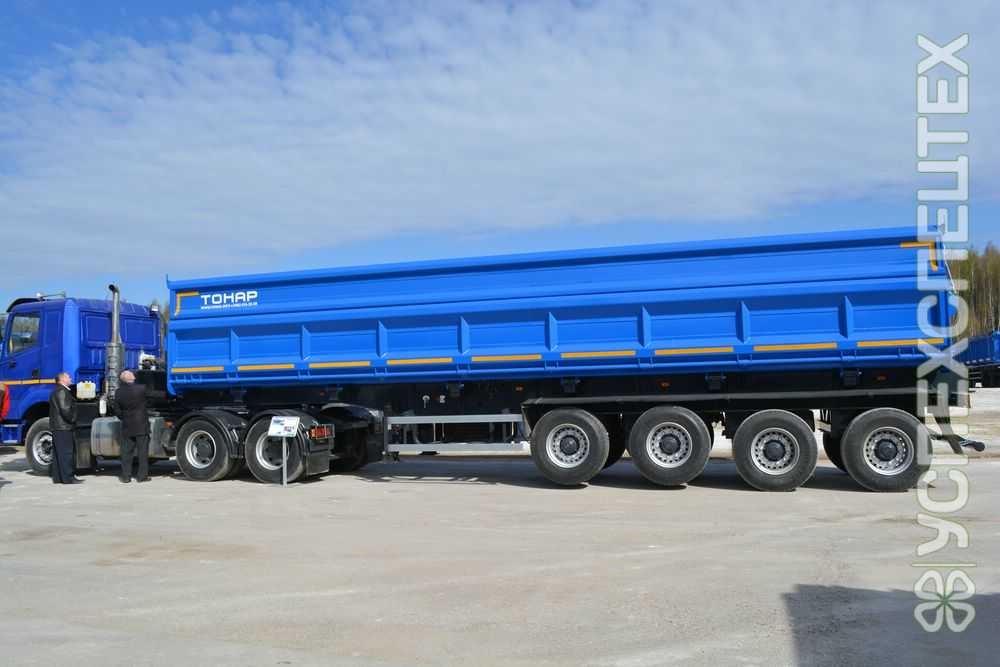

Боковая разгрузка.
Грузоподъемность - 42 850 кг

Объём - 40 куб.м.

Тент с боковой намоткой

Минимальный риск опрокидывания! Разгрузка в ограниченном по высоте пространстве. Нет необходимости подбирать ровную площадку.

Объем кузова, куб.м. 40
Количество осей 4
Ошиновка односкатная
Подвеска пневмо­подвеска
Масса перевозимого груза, не более, кг 42 850
Масса снаряженного полуприцепа (прицепа), не более, кг 13 150
Полная масса полуприцепа (прицепа), не более, кг 56 000
Нагрузка на седло (седельно-сцепное устройство), кг 20 000
Нагрузка на колёсную тележку, не более, кг 36 850
Длина, мм. 11 050
Высота, мм. 3 300
Ширина, мм. 2 550
Высота ССУ 1 250
Угол поворота кузова, град. 44
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Гидрофикация тягача 2-контурная по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.

Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник

Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)
Антипримерзающее покрытие OKULEN

«Okulen» - специальное полимерное покрытие кузовов, обеспечивающее лучшую сходимость груза и препятствующее залипанию и примерзанию груза. Материал покрытия имеет высокую прочность и износостойкость, не смачивается водой, а кроме того он имеет более низкий, чем металл кузова, коэффи­циент трения, который практически не зависит от погодных условий.
И груз не прилипает!

Разгрузка назад
Объем - 60,6 куб.м.
Для легковесных сыпучих грузов

Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350
Масса перевозимого груза, кг. 38 000
Масса снаряженного полуприцепа (не более), кг. 13 500

Полная масса полуприцепа (не более), кг. 51 500
Распределение полной массы, кг. 15 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 60,6
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Установка бака для воды, объем 20 куб.м. по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта:
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:


- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Разгрузка назад.
Объем - 43,5 куб.м.

Для перевозки угля.

Высота ССУ (седельно-сцепного устройства), мм. 1200 / 1350
Масса перевозимого груза, кг. 37 485
Масса снаряженного полуприцепа (не более), кг. 12 015
Полная масса полуприцепа (не более), кг. 49 500

Распределение полной массы, кг. 13 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 43,5
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кронштейн крепления запасного колеса
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта:
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.

Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа

Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.

Масса перевозимого груза, кг 28 000
Масса снаряженного полуприцепа (не более), кг 9 500
Высота ССУ 1 200/1 350
Нагрузка на ССУ тягача 10 500
Объём кузова, куб. м 32,3
Подвеска зависимая, на продольных упругих рычагах с пневмат
Оси Тонар
Подъемная ось первая
Шины бескамерные 385/65R 22,5
Опорное устройство на 24 т
Гидрооборудование Гидроцилиндр Penta
Угол подъема кузова,град. 48

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Модель полуприцепа 9453-0000010-50
Высота ССУ, мм 1220
Объём кузова, куб. м. 34
Форма кузова Полукруглый (Half Pipe)
Материал кузова Сталь
Задний борт Откидной прилегающий
Подъём кузова

Гидроцилиндр (Hyva/Binotto)

Тент Сворачиваемый (ручное скручивание)
Рама Сварная усиленная
Шкворень 2 дюйма
Бампер Стальной
ШАССИ Оси полуприцепа 3 оси BPW Heavy Duty
Нагрузка 9000 кг на каждую ось
Подвеска Пневматическая
Подъёмная ось нет
Тип тормозов Барабанные

Боковая разгрузка.
Грузоподъемность - 42 850 кг

Объём - 40 куб.м.

Тент с боковой намоткой

Минимальный риск опрокидывания! Разгрузка в ограниченном по высоте пространстве. Нет необходимости подбирать ровную площадку.

Объем кузова, куб.м. 40
Количество осей 4
Ошиновка односкатная
Подвеска пневмо­подвеска
Масса перевозимого груза, не более, кг 42 850
Масса снаряженного полуприцепа (прицепа), не более, кг 13 150
Полная масса полуприцепа (прицепа), не более, кг 56 000
Нагрузка на седло (седельно-сцепное устройство), кг 20 000
Нагрузка на колёсную тележку, не более, кг 36 850
Длина, мм. 11 050
Высота, мм. 3 300
Ширина, мм. 2 550
Высота ССУ 1 250
Угол поворота кузова, град. 44
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Гидрофикация тягача 2-контурная по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.

Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник

Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)
Антипримерзающее покрытие OKULEN

«Okulen» - специальное полимерное покрытие кузовов, обеспечивающее лучшую сходимость груза и препятствующее залипанию и примерзанию груза. Материал покрытия имеет высокую прочность и износостойкость, не смачивается водой, а кроме того он имеет более низкий, чем металл кузова, коэффи­циент трения, который практически не зависит от погодных условий.
И груз не прилипает!

Объем - 30-32-33-35-40 м³
Оси - SERTEL/KOC/BPW
1. Основание/Борта 5/6 мм 400-450 твердость по Бринеллю, импортная износостойкая сталь St 52, 4/5 мм. RAEХ,HARDEX (Швеция).

-Передняя панель - задняя крышка 400-450 твердость по Бринеллю, импортная износостойкая сталь.

-Тройники и проч. Вся сталь производства миним. качество ST52 A 1.

-Задний борт Новый дизайн для перевозчиков асфальта (Finischer) 400-450 HB износостойкая сталь.

2. Масляной бак. Специально спроектированный герметичный масляной бак с фильтром.

3.Аксесуары

-Шкворень 2 дюйма по стандартам ЕС.

-Механические стойки Телескопические стойки с коробкой передач, подвижные с грузоподъемностью 24 тонны, 2 скорости.

Боковая защита ЕС. В нормах с сертификатом ЕСЕ

Брызговые крылья на каждое колесо.

ГИДРАВЛИЧЕСКИЕ ДЕТАЛИ. HIDROMAS.

5.Шланги. Стальные шланги R2, пригодны для работы при давлении 280 бар

6. Тормозная система

- двухпроводная производства «WABCO» (Германия), привод стояночного

тормоза от энергоаккумуляторов на две оси,

- двухканальная антиблокировочная система тормозов ABS «WABCO»

(Германия),

7. Подвеска

- трехосная пневматическая система «BPW » (Германия)/SERTEL (Турция),

- тормозные механизмы дисковые, барабанные по желанию

- первая ось -подъемная,

- межосевое расстояние 1310 мм.

8. Электрооборудование

Электрооборудование 24V включает в себя следующие элементы:

- две семиклеммовые и одна 15-ти-клеммовая розетки;

- розетку ABS

9. Колеса

- шины размерности 385/65 R22,5 –6+1шт.,

- стальные колесные диски 11,75х22,5 –6+1шт.,

-Запасное колесо расположено в технологическом шкафу с левой стороны по ходу движения.

10. Гарантия

-Гарантия на полуприцеп 12 мес.

-Гарантия на осевые агрегаты 1-3 года. Гарантию несет производитель осей!

11. Окраска

-Перед покраской самосвал проходит обработку специальным раствором,

-затем наносится слой грунтовки

-Финишная окраска производится специальной эмалью с последующей

-термической сушкой

-Надпись «ЛОГОТИП» с трех сторон самосвала.

-Цвет самосвала по выбору заказчика.

Объём кузова куб.м 25,5
Угол подъёма кузова град. 47
Максимальная масса полуприцепа, кг 32 500
Грузоподъемность полуприцепа, кг 25 850
Масса снаряженного полуприцепа, кг 6 650
Нагрузка на ССУ, кг 10 000
Нагрузка на осевую тележку, кг 22 500
Шины (размер) 385 / 65 R22,5
Колёса 11,75 x 22,5
Тип гидросистемы одноконтурная
Рабочее давление в системе 160 bar
Колея колёс, мм 2 040
Тип тента автоматический с поперечной намоткой

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев
