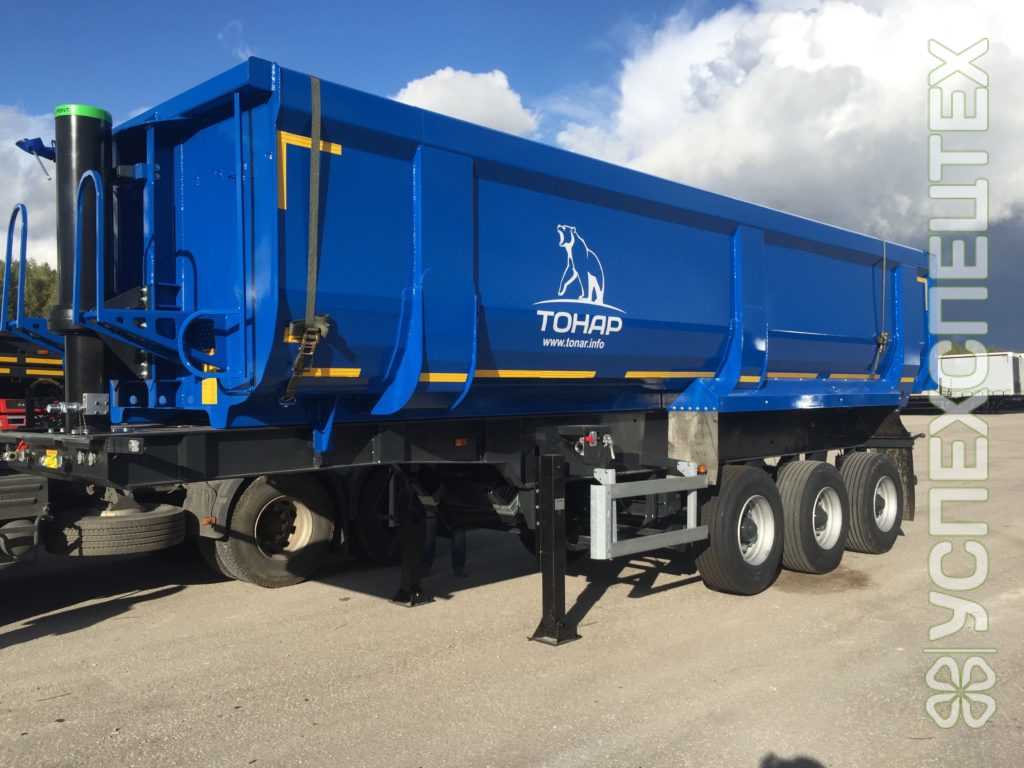

Полуприцеп самосвал Тонар 9539 0000010 20

Для перевозки легковесных сыпучих грузов
Объем с надставными бортами - 43 куб.м.
Разгрузка назад


Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350
Масса перевозимого груза, кг. 30 600
Масса снаряженного полуприцепа (не более), кг. 8 400
Полная масса полуприцепа , не более, кг. 39 000
Распределение полной массы, кг. 12 000 (на ССУ), 27 000 (на заднюю тележку)
Объём кузова, куб. м. 43

Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмная передняя ось входит в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Используемые комплектующие:
Ступичный узел Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
Кран растормаживания С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта:
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым, механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.

Производитель: ПАО "НЕФАЗ"
Грузоподъемность: 33,15 т
Объём платформы: 30 м³:
Размеры платформы: 8300×2300*1550 мм
Направление разгрузки: задняя
Количество осей/колес: 3/6+1 шт
Производитель осей: BPW
Шины: 385/65R22,5
Подвеска: ПНЕВМАТИЧЕСКАЯ
Высота ССУ (max), мм: 1400

V=30 куб.м., энергоаккумулятор, автом. регул. рычаги Haldex, гидроц. Hiva, с поперечн стойками, пологом, из стали 09Г2С, передняя подъемная ось, имп. шины.
Предлагаем купить полуприцеп самосвальный трехосный для строительного и карьерного назначения НЕФАЗ-9509, в новой комплектации 9509-0000010-30, так же у нас вы можете заказать установку полуприцепа на спецтехнику КамАЗ 6460, 65206, 65806, обратите внимние, что требуется гидрофикация, осуществляем доставку прицепов НЕФАЗ-9509 по всей России. Низкие цены, наличие на складе, сервис, запасные части.

Ось рессорная, длинна 1360 мм. Оси со ступицами в сборе. Болты в комплекте. Подходят на прицепы "АЛЯСКА" ,КМЗ, МЗСА и др

Компания “Прицепы Сибири” рада предложить вам легковые автомобильные прицепы, по доступным ценам. Также предлагаем запчасти к прицепам и производим оптовые поставки запчастей! Производим оперативную отправку легковых прицепов, запчастей к прицепам и литых дисков КиК, транспортными компаниями в регионы!

Cамосвальные полуприцепы с боковой или задней разгрузкой
Объём кузова от 60 куб.м
Представленная модель с повышенной грузоподъемностью
С усиленной ходовой частью и подвеской

Масса перевозимого груза, не более, кг от 95 000
Масса снаряженного автопоезда, не более, кг 28 000
Объем кузовов, куб.м. от 60
Подвеска на упругих элементах
Оси Тонар
Подъемная ось Нет
Опорное устройство на 24 т
Гидрооборудование Penta

Объём кузова куб.м 25,5
Угол подъёма кузова град. 47
Максимальная масса полуприцепа, кг 32 500
Грузоподъемность полуприцепа, кг 25 850
Масса снаряженного полуприцепа, кг 6 650
Нагрузка на ССУ, кг 10 000
Нагрузка на осевую тележку, кг 22 500
Шины (размер) 385 / 65 R22,5
Колёса 11,75 x 22,5
Тип гидросистемы одноконтурная
Рабочее давление в системе 160 bar
Колея колёс, мм 2 040
Тип тента автоматический с поперечной намоткой

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Самая популярная модель из самосвалов небольшого объема - 3-осный самосвальный полуприцеп с традиционной разгрузкой “назад”.
Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350

Масса перевозимого груза, кг. 28 200
Масса снаряженного полуприцепа (не более), кг. 9 300
Полная масса полуприцепа (не более), кг. 37 500
Распределение полной массы, кг. 10 500 (на ССУ), 27 000 (на заднюю колесную тележку)

Объём кузова, куб. м. 32,3
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмная передняя ось входит в базовую комплектацию
Колеса дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурнаяпо запросу
Используемые комплектующие:
Ступичный узел Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
Кран растормаживания С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.

Ремень крепления тента с храповым механизмом натяжения и фиксации.

Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа

Опорные устройства в исполнении, не требующем значительного техобслуживания:

- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.

Металлический инструментальный ящик

Рукомойник


Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.

Новая конструкция крыльев. Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Самосвальный полуприцеп Kassbohrer DL 32 (K. SKS B / 32 - 12 / 27 RU/DE)
Объем кузова: 32 м³ , выгрузка задняя, грузоподъёмность: 31'000 кг
3 оси, пневмоподвеска, передняя подъемная ось

Самосвальные полуприцепы с односторонней разгрузкой для перевозки больших объемов насыпных грузов. Грузоподъемность полуприцепов до 40 тонн. Оснащены двухскоростным опорным устройством, не требующим специального обслуживания. Представлены самосвальные полуприцепы как в наличии, так и под заказ.

Объём кузова куб.м 25,5
Угол подъёма кузова град. 47
Максимальная масса полуприцепа, кг 32 500
Грузоподъемность полуприцепа, кг 25 850
Масса снаряженного полуприцепа, кг 6 650
Нагрузка на ССУ, кг 10 000
Нагрузка на осевую тележку, кг 22 500
Шины (размер) 385 / 65 R22,5
Колёса 11,75 x 22,5
Тип гидросистемы одноконтурная
Рабочее давление в системе 160 bar
Колея колёс, мм 2 040
Тип тента автоматический с поперечной намоткой

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Полуприцеп-самосвал.
Объём кузова 61 куб.м.
Разгрузка в ограниченном по высоте пространстве
Оси грузоподъемность 20 т.

Масса перевозимого груза, кг. 65 000
Масса снаряженного полуприцепа (прицепа), не более, кг. 20 000
Высота ССУ 1350 / 1550
Нагрузка на седло (седельно-сцепное устройство), кг 25 000
Объем кузова, куб.м. 61 / 55.8
Подвеска на резиновых упругих элементах
Оси Тонар
Подъемная ось Нет
Шины 12.00R24
Опорное устройство 24 т
Гидрооборудование Гидроцилиндр Penta
Угол подъема кузова,град. 44

Объем кузова, куб.м. 35,7
Масса перевозимого груза, кг. 28 350
Масса снаряженного полуприцепа (прицепа), не более, кг. 9 150
Распределение полной массы (включая нагрузку на ССУ), кг. 10 500 (на ССУ) ; 27 000 (на осевую тележку)
Высота седла (седельно-сцепное устройство), мм. 1200 / 1350
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескорическими гидравлическими амортизаторами
Оси колес Тонар
Диски 11,75х22,5
Шины бескамерные 385/65 R22,5
Опорное устройство на 24 т.
Минимальный объем масляного бака тягача, л. от 150
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Разгрузка назад
Объем - 60,6 куб.м.
Для легковесных сыпучих грузов

Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350
Масса перевозимого груза, кг. 38 000
Масса снаряженного полуприцепа (не более), кг. 13 500

Полная масса полуприцепа (не более), кг. 51 500
Распределение полной массы, кг. 15 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 60,6
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Установка бака для воды, объем 20 куб.м. по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта:
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:


- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Объем - 20-24 м³ c тентом и запасным колесом
Оси - SERTEL/KOC/BPW
1. Основание/Борта 5/6 мм 400-450 твердость по Бринеллю, импортная износостойкая сталь St 52, 4/5 мм. RAEХ,HARDEX (Швеция).

-Передняя панель - задняя крышка 400-450 твердость по Бринеллю, импортная износостойкая сталь.

-Тройники и проч. Вся сталь производства миним. качество ST52 A 1.

-Задний борт Новый дизайн для перевозчиков асфальта (Finischer) 400-450 HB износостойкая сталь.

2. Масляной бак. Специально спроектированный герметичный масляной бак с фильтром.

3.Аксесуары

-Шкворень 2 дюйма по стандартам ЕС.

-Механические стойки Телескопические стойки с коробкой передач, подвижные с грузоподъемностью 24 тонны, 2 скорости.

Боковая защита ЕС. В нормах с сертификатом ЕСЕ

Брызговые крылья на каждое колесо.

ГИДРАВЛИЧЕСКИЕ ДЕТАЛИ. HIDROSIR.

5.Шланги. Стальные шланги R2, пригодны для работы при давлении 280 бар

6. Тормозная система

- двухпроводная производства «WABCO» (Германия), привод стояночного

тормоза от энергоаккумуляторов на две оси,

- двухканальная антиблокировочная система тормозов ABS «WABCO»

(Германия),

7. Подвеска

- трехосная пневматическая система «BPW » (Германия)/SERTEL (Турция),

- тормозные механизмы дисковые, барабанные по желанию

- первая ось -подъемная,

- межосевое расстояние 1310 мм.

8. Электрооборудование

Электрооборудование 24V включает в себя следующие элементы:

- две семиклеммовые и одна 15-ти-клеммовая розетки;

- розетку ABS

9. Колеса

- шины размерности 385/65 R22,5 –6+1шт.,

- стальные колесные диски 11,75х22,5 –6+1шт.,

-Запасное колесо расположено в технологическом шкафу с левой стороны по ходу движения.

10. Гарантия

-Гарантия на полуприцеп 12 мес.

-Гарантия на осевые агрегаты 1-3 года. Гарантию несет производитель осей!

11. Окраска

-Перед покраской самосвал проходит обработку специальным раствором,

-затем наносится слой грунтовки

-Финишная окраска производится специальной эмалью с последующей

-термической сушкой

-Надпись «ЛОГОТИП» с трех сторон самосвала.

-Цвет самосвала по выбору заказчика.
