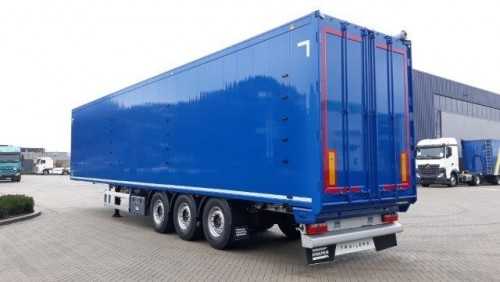

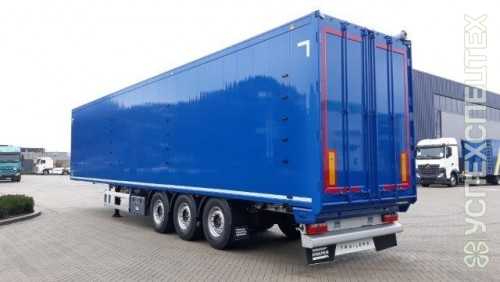

Подвижный пол полуприцеп KNAPEN K 100

Разгрузка назад.
Объем - 43,5 куб.м.

Для перевозки угля.

Высота ССУ (седельно-сцепного устройства), мм. 1200 / 1350
Масса перевозимого груза, кг. 37 485
Масса снаряженного полуприцепа (не более), кг. 12 015
Полная масса полуприцепа (не более), кг. 49 500

Распределение полной массы, кг. 13 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 43,5
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кронштейн крепления запасного колеса
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Автоматический механизм запирания заднего борта:
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.

Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа

Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.

Масса перевозимого груза, кг. от 47 500 до 63 000
Оси ТОНАР
Количество осей: 2,3,4

Выбрать и купить технологический транспорт довольно непросто. Процесс подбора требует самого внимательного отношения ко всем деталям. Условия и область эксплуатации диктуют свои требования к техническим характеристикам данной техники. Разработчики должны обеспечить:
максимальную надежность,

усиленные кузов (надстройку) и раму,
если это автомобиль, высокие тяговые характеристики.
Высокие стандарты, предъявляемые к такой технике, объясняют тот факт, что производством технологического транспорта занимаются ведущие машиностроительные заводы.

Высота седельно-сцепного устройства тягача должна быть, мм. 1200 / 1300
Масса перевозимого груза, кг. 28 350
Масса снаряженного полуприцепа с запасным колесом, не более, кг. 6 150
Полная масса полуприцепа, не более, кг. 34 500
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Подъёмная передняя ось входит в базовую комплектацию

Оси колес модель 9042 производства ООО МЗ "Тонар"
Диски 11,75х22,5
Количество осей/колес 3/6 (+1 запасное)
Шины бескамерные 385/65R 22,5
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Опорное устройство на 24 т.
Типы перевозимых контейнеров 1х40' или 2х20'
Радиус габарита передней части полуприцепа не более, мм 2040
Распределение полной массы, не более 10 500 (на ССУ), 24 000 (на колесную тележку)
Расстояние от шкворня до ближайшей части опорного устройства полуприцепа, не менее, мм 2300
Внутренние размеры кузова, мм L=13 640, W= 2 480
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Установка дисков «Леммерц» и резины «Мишлен» по запросу
Установка осей BPW по запросу
Нанесения логатипа заказчика рассчитывается индивидуально
Используемые комплектующие:
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Металлический инструментальный ящик
Корзина под запасные колеса (размер корзины зависит от модели)
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором.

Вес перевозимого груза: 18 000 кг
Вес снаряженного полуприцепа: 7 000 кг

Нагрузка на седельное устройство: 14 000 кг

Нагрузка на дорогу через шины: 14 000 кг

Длина рабочей платформы: 6 000 мм

Ширина рабочей платформы: 2 500 мм

Погрузочная высота платформы: 600 мм

Радиус ометания: 2 340 мм

Высота ССУ: 1200...1800 мм

Количество осей / число колес: 1 / 4 + 1
Размерность шин: 235 / 75 R17.5

Масса перевозимого груза, не более, кг. 42 850
Масса снаряженного полуприцепа (прицепа), не более, кг. 14 000
Высота ССУ 1400
Нагрузка на седло (седельно-сцепное устройство), кг. 20 000
Объем кузова, куб.м. 40
Подвеска рессорно-балансирная
Оси колес Тонар
Подъемная ось нет
Опорное устройство 24 т
Гидрооборудование гидроцилиндр Penta
Угол поворота кузова, град 44

Надежная качественная техника по конкурентоспособной цене;

Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Полуприцеп бортовой с выдвижными кониками 14,5 м.
3 оси
Высота седельно-сцепного устройства тягача должна быть, мм. 1 500
Масса перевозимого груза, кг. 33 100 / 36 100
Масса снаряженного полуприцепа с запасным колесом, не более, кг. 10 900
Полная масса полуприцепа, не более, кг. 44 000 / 47 000

Распределение полной массы, кг. 20 000 (на ССУ), 24 000 / 27 000 (на строенную ось)
Внутренние размеры кузова, мм. L=14 380, H=600 (бортов); H=1 500 (переднего щита)
Ширина полуприцепа, мм.: -
по бортам 2 490
по коникам 2 270
с раздвинутыми кониками 3 300
Радиус габарита передней части полуприцепа не более, мм. 2 040
Подвеска рессорно-балансирная
Оси колес ТОНАР
Колеса дисковые 10.00-20/533-310
Количество осей/колес 3/6 (+1 запасное)
Рабочая тормозная система с пневматическим двухпроводным приводом, автоматическим регулятором тормозных сил и антиблокировочной системой, действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Опорное устройство на 24 т.

Собственная масса, кг 6000/6500
Разрешенная максимальная масса, кг 39000

Масса технически допустимая, кг 39000
Внутренние размеры кузова, мм (д/ш/в) 12500/13500×2450*1700 (1900 по требованию)
Объем кузова, м3 52/56 + 0,5 (профилированные борта)
Толщина кузова, мм профилированные/гладкие борта 1,5 / пола 2,5

Оси импортного и отечественного производства 12 т

Количество осей / колес 3/6 + 1 запасное колесо

Шины 385/65R22.5 (односкатная ошиновка)

Погрузочная высота, мм 1300

Допустимая высота ССУ тягача, мм 1150-1250

Подвеска пневматическая с функцией подъема оси (ленивец)

Стальная рама высокопрочная сталь 09г2с/St52
Сцепной шкворень два положения
Изготавливаются из высококачественных комплектующих известных производителей
- Фитинги Camozzi (Италия)

- Тормозная система Knorr-Bremse (Германия)
- Опорно-стояночное устройство Jost (Германия)
- 2-х компонентное, двухслойное лакокрасочное покрытие BASF (Германия)

- Возможность установки сдвижного полога

- Возможность установки 4-ой оси

- Стяжка бортов для усиления жесткости платформы

- Усиленный лист наката, изготовленный из стали 09г2с толщиной 12 мм

- Повышенная коррозионная стойкость (новая форма панели борта и улучшенная технология окраски не допускают скапливания жидкости

Срок изготовления: в течение 30 календарных дней с момента поступления аванса.
Условия оплаты: 30% аванс, 70% по факту готовности.

Приглашаем к сотрудничеству торгующие организации

Боковая разгрузка.
Грузоподъемность - 42 850 кг

Объём - 40 куб.м.

Тент с боковой намоткой

Минимальный риск опрокидывания! Разгрузка в ограниченном по высоте пространстве. Нет необходимости подбирать ровную площадку.

Объем кузова, куб.м. 40
Количество осей 4
Ошиновка односкатная
Подвеска пневмо­подвеска
Масса перевозимого груза, не более, кг 42 850
Масса снаряженного полуприцепа (прицепа), не более, кг 13 150
Полная масса полуприцепа (прицепа), не более, кг 56 000
Нагрузка на седло (седельно-сцепное устройство), кг 20 000
Нагрузка на колёсную тележку, не более, кг 36 850
Длина, мм. 11 050
Высота, мм. 3 300
Ширина, мм. 2 550
Высота ССУ 1 250
Угол поворота кузова, град. 44
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Гидрофикация тягача 2-контурная по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.

Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник

Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)
Антипримерзающее покрытие OKULEN

«Okulen» - специальное полимерное покрытие кузовов, обеспечивающее лучшую сходимость груза и препятствующее залипанию и примерзанию груза. Материал покрытия имеет высокую прочность и износостойкость, не смачивается водой, а кроме того он имеет более низкий, чем металл кузова, коэффи­циент трения, который практически не зависит от погодных условий.
И груз не прилипает!

3-осный самосвальный полуприцеп с традиционной разгрузкой “назад”.
Грузоподъёмность, кг 31 320 кг

Объём кузова, куб.м. 35
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Оси колес модель 9042 производства ООО МЗ «Тонар»
Колеса дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Гидроцилиндр Penta

Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Опорное устройство на 24 т
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Окраска кузова моделей в цвет отличного от базового (синего)по запросу
Покрытие кузова антипримерзающим покрытием OKULENпо запросу
Гидрофикация тягача 1-контурнаяпо запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кронштейн крепления запасного колеса
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Открытие и закрытие заднего борта происходит автоматически при подъёме и опускании кузова.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.

Масса перевозимого груза, кг 29 850
Масса снаряженного полуприцепа, не более, кг. 6 600
Распределение полной массы - на опорно-сцепное устройство, кг 9 650
Распределение полной массы - на группу осей, кг 26 800
Расстояние от шкворня до ближайшей части механизма опорного устройства полуприцепа (радиус), мм 2 100
Радиус габарита передней части полуприцепа, мм 1 820
Объем кузова, куб.м 30
Угол опрокидывания кузова, градус 46
Рабочее давление гидравлической системы, кгс/см² 200
Максимальная скорость движения полуприцепа, км/ч 100

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Масса перевозимого груза, не более, кг 65 500
Масса снаряженного полуприцепа (прицепа), не более, кг 19 500
Высота ССУ 1350
Нагрузка на седло (седельно-сцепное устройство), кг 25 000
Объем кузова, куб.м 61 / 55.8
Подвеска на резиновых упругих элементах
Оси Тонар
Подъемная ось Нет
Шины 12.00R24
Опорное устройство 24 т
Гидрооборудование Гидроцилиндр Penta
Угол подъема кузова,град. 44

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Масса перевозимого груза, не более, кг 45 000

Масса снаряженного полуприцепа (прицепа), не более, кг 11 080
Полная масса полуприцепа (прицепа), не более, кг 56 080
Нагрузка на седло (седельно-сцепное устройство), кг 18 000
Высота седла (седельно-сцепное устройство), мм 1 250
Габаритные размеры, мм L=13 660, W=2 550, H=3 400
Объем кузова, м³ 62

Полуприцеп нашел свое применение в различных сферах, в большей степени при перевозке зерновых культур, с удельной плотностью 0,8 т.куб.м., при разгрузке на приемных пунктах с АВС-50.
Преимущества:
отсутствие внутренних перегородок и усилителей кузова;
увеличенный объем кузова - 62 м.куб.
Наличие подъемных осей (1 и 4) полуприцепа, дает возможность:
взвешивать полуприцеп на весах 12 метров;
легко маневрировать в порожнем состоянии;
экономить резину полуприцепа и топливо тягача;
Эстетичный внешний вид.
Применение распашных воротвместо глухой стенки дает возможность использовать полуприцеп как бортовой
(перевозка паллет и т.д.).
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Оси колес (1ая и 4ая оси подъёмные) модель 9042 производства ООО МЗ "Тонар"
Диски 11,75х22,5
Шины бескамерные 385/65R 22,5
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Опорное устройство на 24т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Установка дисков «Леммерц» и резины «Мишлен» по запросу
Установка осей BPW по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Применение распашных ворот вместо глухой стенки дает возможность использовать полуприцеп как бортовой (перевозка паллет и т.д.).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором.
Корзина под запасные колеса (размер корзины зависит от модели)
