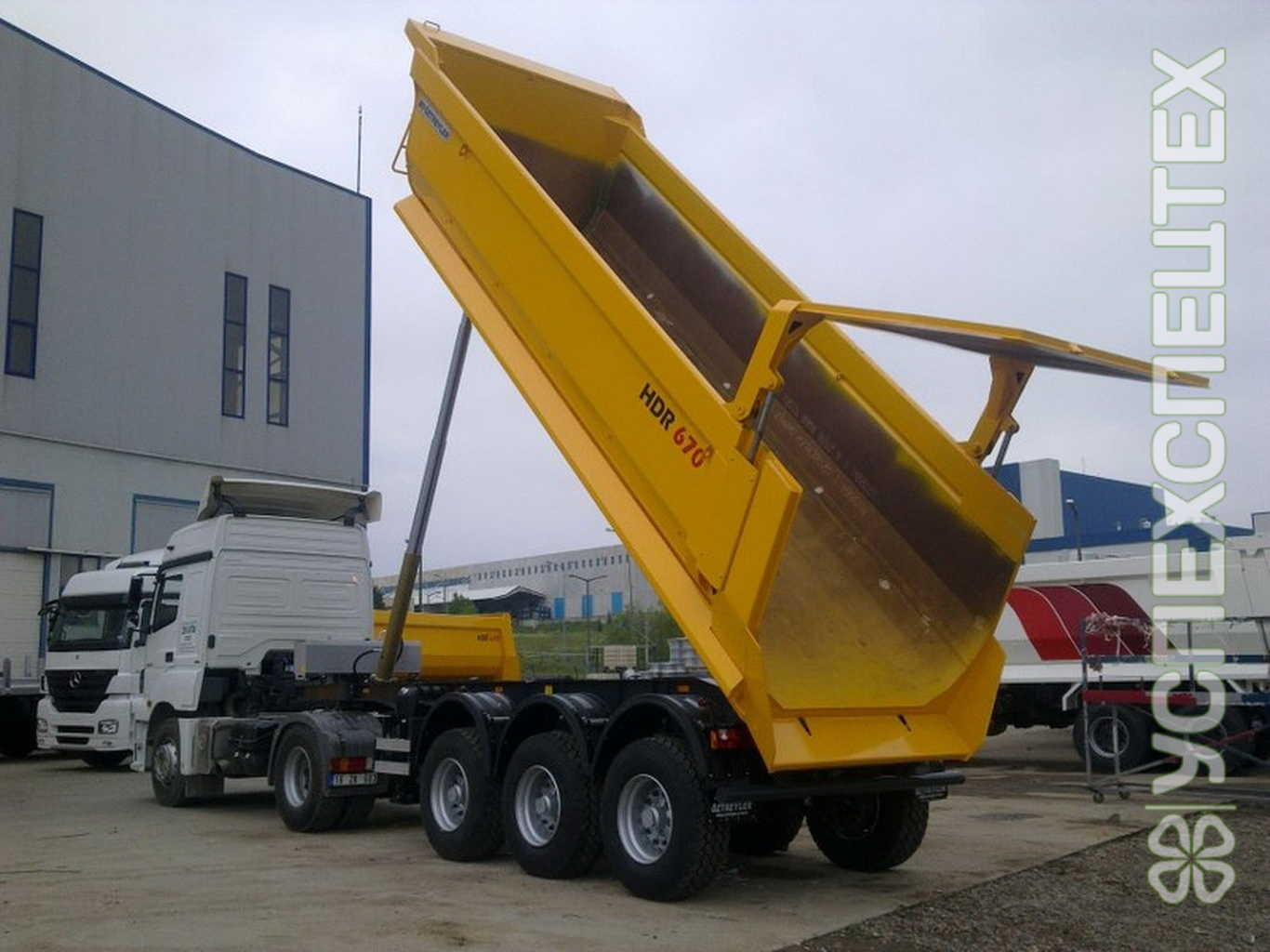

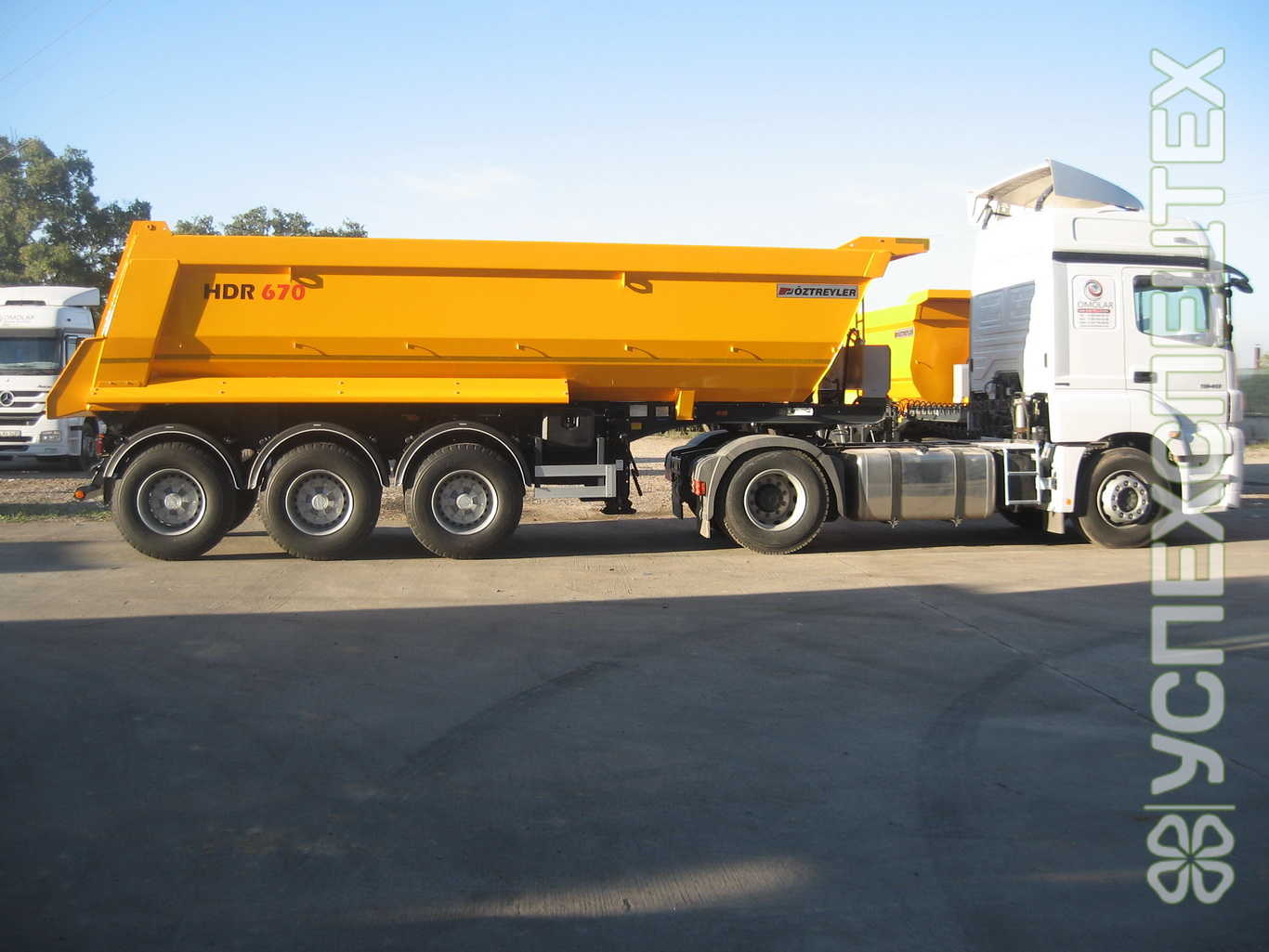

Полуприцеп самосвал OZTREYLER

Масса перевозимого груза, не более, кг. 95 700
Масса снаряженного автопоезда, не более, кг. 28 000
Высота ССУ 1420
Нагрузка на седло (седельно-сцепное устройство), кг. 28 000
Суммарный объем кузовов, куб.м. 63,8
Подвеска рессорная
Оси Тонар
Подъемная ось нет
Опорное устройство на 24 т
Гидрооборудование выполнено по двухконтурной схеме в отличие от друг

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Cамосвальные полуприцепы с боковой или задней разгрузкой
Объём кузова от 60 куб.м
Представленная модель с повышенной грузоподъемностью
С усиленной ходовой частью и подвеской

Масса перевозимого груза, не более, кг от 95 000
Масса снаряженного автопоезда, не более, кг 28 000
Объем кузовов, куб.м. от 60
Подвеска на упругих элементах
Оси Тонар
Подъемная ось Нет
Опорное устройство на 24 т
Гидрооборудование Penta

Cамосвальные полуприцепы с боковой или задней разгрузкой
Объём кузова от 60 куб.м
Представленная модель с повышенной грузоподъемностью
С усиленной ходовой частью и подвеской

Масса перевозимого груза, не более, кг от 95 000
Масса снаряженного автопоезда, не более, кг 28 000
Объем кузовов, куб.м. от 60
Подвеска на упругих элементах
Оси Тонар
Подъемная ось Нет
Опорное устройство на 24 т
Гидрооборудование Penta

Боковая разгрузка.
Грузоподъемность - 54 380 кг

Объем кузовов (суммарный): 48,3 куб.м.

Минимальный риск опрокидывания!
Разгрузка в ограниченном по высоте пространстве.
Нет необходимости подбирать ровную площадку.

Суммарный объем кузовов, куб. м. 48,3
Кол-во осей 3

Ошиновка односкатная
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Масса перевозимого груза, не более, кг 54 380
Масса снаряженного полуприцепа (прицепа), не более, кг 19 620
Полная масса полуприцепа (прицепа), не более, кг 74 000
Нагрузка на седло (седельно-сцепное устройство), кг 20 000
Нагрузка на колёсную тележку, не более, кг 27 000
На колесную тележку второго полуприцепа, кг, не более 27 000
Длина, мм 15 456
Высота, мм 3500
Ширина, мм 2548
Высота ССУ 1350
Оси колес модель 9042 производства ООО МЗ «Тонар»
Гидрооборудование выполнено по двухконтурной схеме в отличие от другой самосвальной техники производства ООО МЗ «Тонар», где жидкость поступает обратно в бак самотёком под давлением веса кузова
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс
Первая ось у первого звена подъемная
Опорное устройство на 24 т.
Диски первой тележки 11,75х22,5, второй тележки 14,00х22,5
Шины первой тележки - 385/65 R22.5, второй тележки - 445/65 R22,5
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Гидрофикация тягача 2-контурная по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Ходовая часть

Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Рукомойник
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.

Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Полуприцеп-самосвал.
Объём кузова 61 куб.м.
Разгрузка в ограниченном по высоте пространстве
Оси грузоподъемность 20 т.

Масса перевозимого груза, кг. 65 000
Масса снаряженного полуприцепа (прицепа), не более, кг. 20 000
Высота ССУ 1350 / 1550
Нагрузка на седло (седельно-сцепное устройство), кг 25 000
Объем кузова, куб.м. 61 / 55.8
Подвеска на резиновых упругих элементах
Оси Тонар
Подъемная ось Нет
Шины 12.00R24
Опорное устройство 24 т
Гидрооборудование Гидроцилиндр Penta
Угол подъема кузова,град. 44

Объем кузова, куб.м. 25,5
Колиество осей 3
Оси Тонар
Гидрооборудование выполнено по двухконтурной схеме в отличие от друг
Ошиновка односкатная
Подвеска пневмоподвеска
Масса перевозимого груза, не более, кг. 31 500
Масса снаряженного полуприцепа (прицепа), не более, кг. 8 500
Нагрузка на седло (седельно-сцепное устройство), кг. 13 000
Нагрузка на колёсную тележку, не более, кг. 27 000
Угол поворота кузова 117 град.
Опорное устройство на 24 т
Шины 385/65 R22.5

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Объем кузова, куб.м. 35,7
Масса перевозимого груза, кг. 28 350
Масса снаряженного полуприцепа (прицепа), не более, кг. 9 150
Распределение полной массы (включая нагрузку на ССУ), кг. 10 500 (на ССУ) ; 27 000 (на осевую тележку)
Высота седла (седельно-сцепное устройство), мм. 1200 / 1350
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескорическими гидравлическими амортизаторами
Оси колес Тонар
Диски 11,75х22,5
Шины бескамерные 385/65 R22,5
Опорное устройство на 24 т.
Минимальный объем масляного бака тягача, л. от 150
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS
Стояночная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Суммарный объем кузовов, куб.м. 63,8

Количество осей/колёс 6 / 24 (+1 запасное)
Ошиновка двускатная
Подвеска рессорная
Масса перевозимого груза, не более, кг 95 700
Масса снаряженного автопоезда, не более, кг 28 000
Полная масса авотопоезда, не более, кг 123 700

Автопоезд-самосвал с боковой разгрузкой грузоподъемность 95,7 тонн!
Минимальный риск опрокидывания!
Разгрузка в ограниченном по высоте пространстве
Нет необходимости подбирать ровную площадку
Самосвалы серии 95402 уже достаточно хорошо известны на рынке. Они представляют из себя двухсекционные полуприцепы с боковой разгрузкой. Каждая из секций полуприцепа опирается на трехосную тележку, причем наш завод использует оси собственного производства.
Представленная модель 95402-0000050 – это вариант с повышенной грузоподъемностью (95,700 кг) с усиленной ходовой частью и подвеской. Конструкция бортов (из двух частей) предотвращает засыпание колес при разгрузке. Управление разгрузкой в данной модели осуществляется с выносного пульта, который подключается к панели слева за кабиной тягача.
Нагрузка на седло (седельно-сцепное устройство), кг 28 000
Нагрузка на 1-ю колёсную тележку, не более, кг 50 000
Нагрузка на 2-ю колёсную тележку, не более, кг 45 700
Колёса 8,5 х 24
Гидрооборудование выполнено по двухконтурной схеме в отличие от другой самосвальной техники производства ООО МЗ «Тонар», где жидкость поступает обратно в бак самотёком под давлением веса кузова
Опорное устройство на 24 т
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Гидрофикация тягача 2-контурная по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Подъем и опускание осей

Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Увеличена на 2 мм толщина полок лонжеронов рамы

Обновленная конструкция: увеличена на 2 мм толщина полок лонжеронов рамы
Усилительные швеллера в лонжеронах рамы в районе кронштейнов рессор
Усилительная пластина на стыке зад­него усилителя кузова
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Металлический инструментальный ящик
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.

Объем кузова, куб.м. 25,5
Колиество осей 3
Оси Тонар
Гидрооборудование выполнено по двухконтурной схеме в отличие от друг
Ошиновка односкатная
Подвеска пневмоподвеска
Масса перевозимого груза, не более, кг. 31 500
Масса снаряженного полуприцепа (прицепа), не более, кг. 8 500
Нагрузка на седло (седельно-сцепное устройство), кг. 13 000
Нагрузка на колёсную тележку, не более, кг. 27 000
Угол поворота кузова 117 град.
Опорное устройство на 24 т
Шины 385/65 R22.5

Надежная качественная техника по конкурентоспособной цене;
Быстрые сроки окупаемости;
Выполнение индивидуальных заказов;
Предельная выносливость техники: адаптация под суровые российские условия эксплуатации;
Высокая ремонтопригодность;
Развитая сервисная сеть и сеть продаж запасных частей;
Гарантия 36 месяцев

Модель полуприцепа 9453-0000010-50
Высота ССУ, мм 1220
Объём кузова, куб. м. 34
Форма кузова Полукруглый (Half Pipe)
Материал кузова Сталь
Задний борт Откидной прилегающий
Подъём кузова

Гидроцилиндр (Hyva/Binotto)

Тент Сворачиваемый (ручное скручивание)
Рама Сварная усиленная
Шкворень 2 дюйма
Бампер Стальной
ШАССИ Оси полуприцепа 3 оси BPW Heavy Duty
Нагрузка 9000 кг на каждую ось
Подвеска Пневматическая
Подъёмная ось нет
Тип тормозов Барабанные

Полуприцеп разрабатывался для перевозки металлолома.
Одним из необходимых условий при разработке было наличие распашных ворот вместо откидывающегося борта.
Разгрузка назад.

Высота ССУ (седельно-сцепного устройства), мм. 1 200/1 350
Масса перевозимого груза, кг. 38 040

Масса снаряженного полуприцепа (не более), кг. 13 460
Полная масса полуприцепа (не более), кг. 51 500
Распределение полной массы, кг. 15 500 (на ССУ), 36 000 (на заднюю тележку)
Объём кузова, куб. м. 60,83
Оси колес модель 9042 производства ООО МЗ "Тонар"
Подъёмные 1ая и 2ая оси входят в базовую комплектацию
Колеса односкатные, дисковые 11,75х22,5
Шины бескамерные 385/65R 22,5
Подвеска зависимая, на продольных упругих рычагах с пневматическими упругими элементами и телескопическими гидравлическими амортизаторами
Гидроцилиндр Penta
Рабочая тормозная система с двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы барабанного типа TEBS-E
Стояночная тормозная система механичекий привод с пружинными энергоаккумуляторами и пневматическим ручным краном управления
Аварийная тормозная система механический привод с пружинными энергоаккумуляторами к тормозным механизмам колес
Электрооборудование выполнено по однопроводной схеме с номинальным напряжением 24В
Рама сварная из лонжеронов двутаврового сечения переменного по высоте, соединенных поперечинами
Опорное устройство на 24 т.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
Покрытие кузова антипримерзающим покрытием OKULEN по запросу
Гидрофикация тягача 1-контурная по запросу
Окраска кузова моделей в цвет отличного от базового (синего) по запросу
Используемые комплектующие:
Подшипники ступиц смазываются «синей» смазкой MS1510Blue. Данная смазка совместима с литиевыми смазками и является высокотемпературной пластичной смазкой предназначенной для тяжело-нагруженных узлов, а также содержит антиокислительные присадки, обеспечивающие длительную работоспособность при высоком давлении и температуре. Корончатая гайка регулировки подшипника ступиц со шплинтовкой позволяет не беспокоиться о надёжности работы ступичного узла.
Кран управления пневмоподвеской позволяет нагнетать и спускать воздух в пневмоподвеску до и после разгрузки
С помощью крана растормаживания осуществляется управление стояночным тормозом
Соединение с тягачом осуществляется с помощью быстроразъемного соединения (БРС).
Электрооборудование: жгут дорожной сигнализации с соединительным разъёмом; схема двухпроводная.
Оборудование гидроцилиндра. Гидроцилиндр оборудован гидрозамедлителем на случай обрыва соединительных шлангов.
Ремень крепления тента с храповым механизмом натяжения и фиксации.
Противооткатный башмак. Каждый полуприцеп комплектуется несколькими пластиковыми башмаками. Количество башмаков варьируется в зависимости от модели полуприцепа.
Механизм подъема (опускания) осей приводится в действие по команде от блока T-EBS при разгрузке (погрузке) полуприцепа
Опорные устройства в исполнении, не требующем значительного техобслуживания:
- с односторонним управлением;
- стойка с опорной пластиной на шарнире;
- с двухступенчатым редуктором;
Усиленные кронштейны рессор.
Дополнительные раскосы, усиливающие конструкцию,
Энергоаккумуляторы на балке оси с дополнительными удерживающими кронштейнами.
Задний бампер

Обновленная конструкция: задний бампер теперь располагается выше; немного изменена его конструкция.
Дополнительный поддерживающий кронштейн энергоаккумулятора на балке оси.
Новая конструкция крыльев.
Данная конструкция заимствована у американских и австралийских аналогов, которые, как известно, отличаются простотой и надёжностью. Такие крылья более устойчивы к механическим повреждениям при погрузке-разгрузке, а также при работе в карьерах.
Корзина под запасные колеса (размер корзины зависит от модели)

Масса снаряженного п/прицепа, кг –



7000




Масса, тех. допустимая, кг –



39 000




Объем кузова, м3 -



30




Нагрузка на ось / ССУ, кг –



12000 / до 15 000


Габаритные размеры, мм ( Д / Ш / В) –

8800 / 2450 / 3300


Оси –



импортные 12 т




Гидроцилиндр

Binotto (Италия)


Материал кузова -



Износостойкая сталь 09Г2С/
ST
52





Материал рамы –




сталь 09Г2С/
ST
52





Толщина кузова, мм (дно / борта) -




6 / 5


Количество осей / колес –



3 / 6 + 1




Шины –



385 / 65 r22,5




Погрузочная высота, мм –



1450


Подвеска –



пневмо, с функцией подъема передней оси




Лакокрасочное покрытие (рама, кузов) –



2у слойное, Германия BASF-Glasurit




Срок поставки



в течении 2-х недель


Условия оплаты –



30% аванс, 70% по факту готовности













Цена
1690000


Доп. опция: Полог


+ 50 000 руб.




Доп. опция: Колеровка цвета


+ 15 000 руб.
